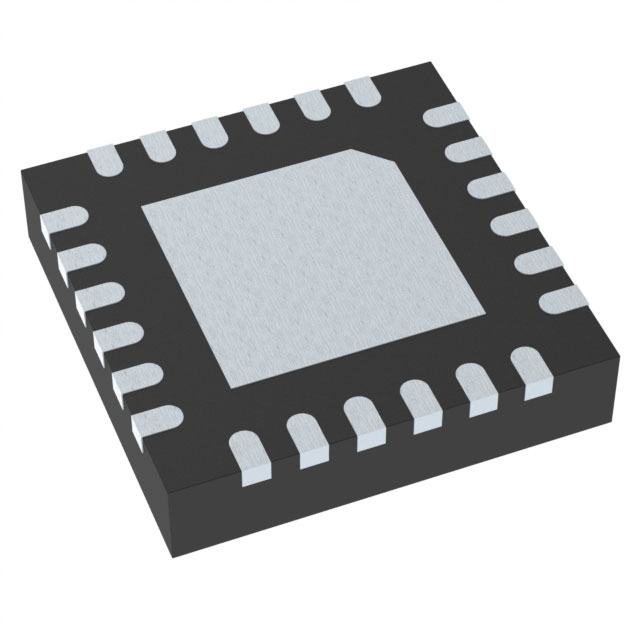

DRV8899QWRGERQ1 是一款完全集成的步進電機驅動器，可支持高達 1A 的滿量程電流，配備內部微步進索引器、智能調諧衰減技術、先進的失速檢測算法和集成電流感應功能。具有一個簡單的步進/方向控制接口來管理方向和步進速率，支持多達 1/256 級微步進，以實現平滑的運動軌跡。集成電流感應功能消除了對兩個外部電阻的需求，從而節省了布板空間和成本。DRV8899QWRGERQ1 提供 8 種衰減模式選項，包括：智能調優、慢速和混合衰減選項。智能調優技術可自動調節，以實現最佳的電流調節性能并對任何電機變化和老化效應進行補償。該器件還包括一個集成的扭矩 DAC，該扭矩 DAC 允許控制器通過 SPI 調整輸出電流，而無需調整 VREF 電壓基準。該器件采用 nSLEEP 引腳，可提供一種低功耗的休眠模式，從而實現極低待機電流。該器件采用全雙工、4 線同步 SPI 通信功能，并允許通過菊花鏈方式串聯最多 63 個器件以實現可配置性和提供詳細故障報告。

特性

? 符合面向汽車應用的 AEC-Q100

? 最大 1/256 微步進

? 集成式電流感應功能

– 無需使用感應電阻器

? 智能調優衰減技術、固定緩慢和混合衰減選項

? 4.5V 至 45V 的工作電源電壓范圍

? 引腳對引腳 RDS(ON) 型號：

- DRV8899-Q1：25°C 時為 1200mΩ HS + LS

? 每個橋都具有高電流容量

– DRV8899-Q1：1.7A 峰值、1A 滿量程

? TRQ_DAC 位用于調整滿量程電流

? 可配置的關斷時間 PWM 斬波

? 簡單的 STEP/DIR 接口

? 支持菊花鏈的 SPI

? 低電流睡眠模式 (2μA)

? 可編程輸出壓擺率

? 展頻時鐘可將 EMI 降至最低

? 保護特性

– VM 欠壓鎖定

– 過流保護

– 開路負載檢測

– 過熱警告和關斷

– 欠溫警告

– 故障條件指示引腳 (nFAULT)

? 提供功能安全

– 可幫助進行功能安全系統設計的文檔

應用

? 汽車雙極步進電機

? 前照燈位置調節

? 抬頭顯示屏 (HUD)

? HVAC 步進電機

? 電子燃油噴射 (EFI)
