DRV425QWRTJRQ1汽車類器件專為單軸磁場檢測 應用設計，可實現具有電氣隔離功能和高靈敏度的直流和交流磁場精確測量。該器件能向獨特且專有的集成磁通門傳感器 (IFG) 提供內置補償線圈，以支持 ±2mT 的高精度檢測范圍和高達 47kHz 的測量帶寬。該傳感器具有低失調電壓、低漂移和低噪聲，再加上內置補償線圈提供的精確增益、低增益漂移和極低的非線性度，可提供無與倫比的磁場測量精度。高靈敏度和高精度在高電流匯流條 應用中（如牽引逆變器或電池管理系統）實現了更廣泛的電流測量。扭矩傳感器或電機診斷系統受益于精確測量磁場位置或位移的能力。 DRV425-Q1 的輸出是與被檢測磁場成比例的模擬信號。

該器件提供完整的 功能，包括內部差分放大器、片上精密基準以及診斷功能，能夠最大限度地減少組件數量并削減系統級成本。

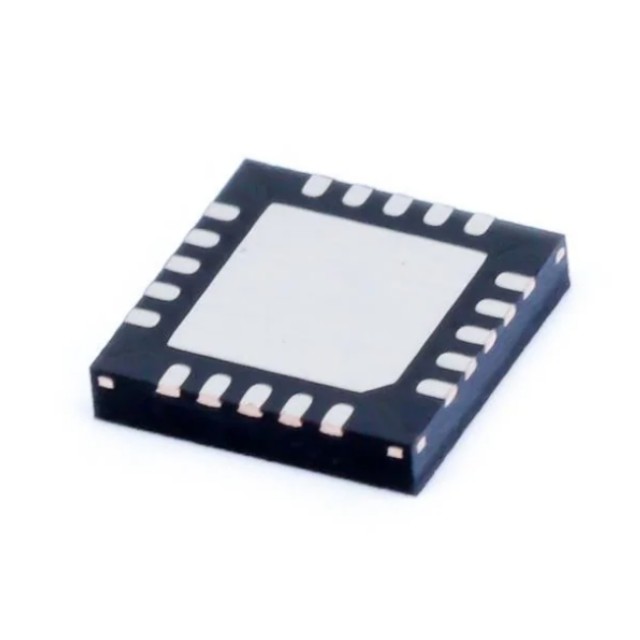

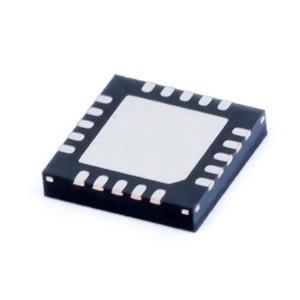

該器件采用熱增強型、非磁性、薄型 WQFN 封裝，具有熱耗散性能經優化的散熱焊盤，其額定汽車工作溫度范圍為 –40°C 至 +125°C。

特性

? 符合面向汽車應用的 AEC-Q100 標準：

– 溫度等級 1：–40°C 至 +125°C，TA

? 提供功能安全

– 可幫助進行功能安全系統設計的文檔

? 高精度集成式磁通門傳感器：

– 失調電壓：±8μT（最大值）

– 溫漂：±5nT/°C（典型值）

– 增益誤差：0.04%（典型值）

– 增益漂移：±7ppm/°C（典型值）

– 線性度：±0.1%

– 噪聲：1.5nT/√Hz（典型值）

? 傳感器范圍：±2mT（最大值）

– 通過外部電阻器可調節范圍和增益

? 可選帶寬：47kHz 或 32kHz

? 精度基準：

– 精度：2%（最大值），漂移：50ppm/°C（最大值）

– 引腳可選電壓：2.5V 或 1.65V

– 可選的比例模式：VDD/2

? 診斷 功能：超范圍和錯誤標志

? 電源電壓范圍：3.0V 至 5.5V

應用

? 電池管理系統 (BMS)

? 逆變器和電機控制

? 直流/直流轉換器

? 動力系統電流傳感器

? 動力系統扭矩傳感器

? 電機診斷和監控
