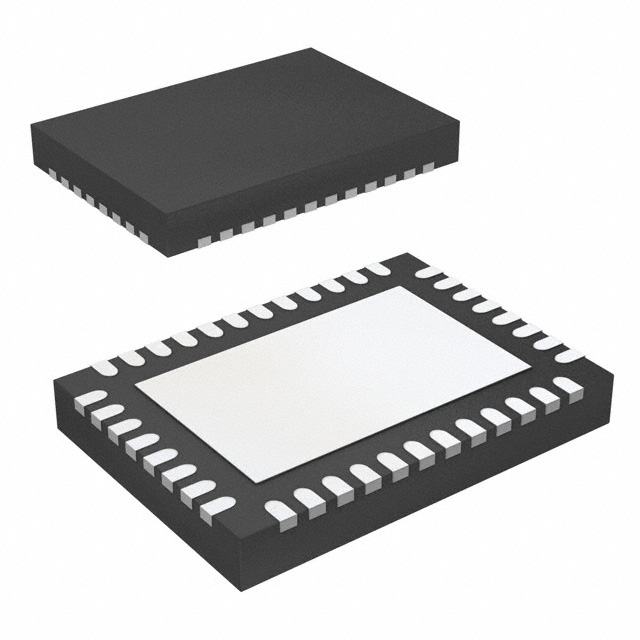

DRV8714SQRHARQ1 器件是高度集成的多通道柵極驅動器，用于驅動多個電機或負載。

功能特點

引腳對引腳 4 和 8 半橋驅動器變體

4.9 V 至 37 V（最大 40 V）工作范圍

4 個帶輸出映射的 PWM 輸入

用于 100% PWM 的三路電荷泵

半橋、H 橋和 SPI 控制模式

可調壓擺率控制

自適應傳播延遲控制

50-μA 至 62-mA 峰值源電流輸出

50-μA 至 62-mA 峰值灌電流輸出

集成死區時間握手

支持直插式、高壓側或低壓側

可調增益設置（10、20、40、80 V/V）

專用驅動器禁用引腳 (DRVOFF)

低智商、睡眠模式電機制動 (BRAKE)

電源和穩壓器電壓監控器

MOSFET VDS 過流監控器

MOSFET VGS 柵極故障監控器

反極性 MOSFET 充電泵

離線開路負載和短路診斷

器件熱警告和關機

窗口看門狗定時器

故障條件中斷引腳 (nFAULT)

應用

汽車有刷直流電機

電動座椅模塊

電動后備箱和升降門

車門模塊

車身控制模塊

電動天窗

變速箱和發動機控制模塊
