AD4858BBCZ是一款全緩沖、8 通道同步采樣、20 位、1 MSPS 數據采集系統 (DAS)，具有差分、寬共模范圍輸入。AD4858 采用 5 V 低電壓供電、靈活的輸入緩沖器供電，并使用精密的低漂移內部基準和基準緩沖器，可獨立配置每個通道的 SoftSpan 范圍，以匹配本機應用信號擺幅，從而最大限度地減少額外的外部信號調節。為了進一步最大化單轉換動態范圍，AD4858 采用了無縫高動態范圍 (SHDR) 技術。啟用該技術后，通道的輸入信號路徑增益將在逐個采樣的基礎上自動優化，從而在不影響線性度的情況下最大限度地降低每個采樣的轉換器噪聲。

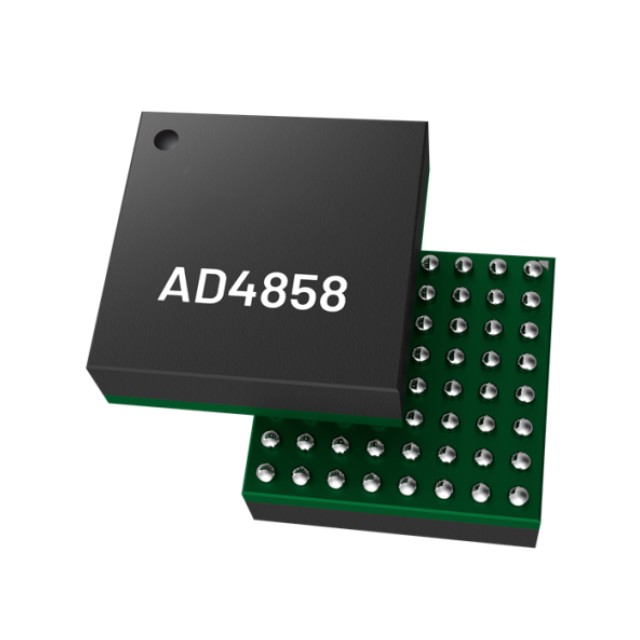

AD4858BBCZ采用 7.00 mm × 7.00 mm、64 球、球柵陣列 (BGA)，包括所有關鍵電源和基準旁路電容器，最大限度地減少了整個解決方案的占位面積和元件數量，降低了對應用印刷電路板 (PCB) 布局的敏感性。它的工作溫度范圍為 -40°C 至 +125°C。

產品特性

完整的 20 位數據采集系統

8 個內部緩沖通道同時采樣

每個通道 1 MSPS 吞吐量

差分、寬共模范圍輸入

25°C 時典型輸入漏電流為 ±75 pA

滿量程輸入階躍沉淀時間 < 300 ns

集成基準和基準緩沖器（4.096 V）

集成電源去耦電容器

1 MSPS 時每通道 45 mW，功率隨吞吐量而變化

最小化外部信號調節

無縫高動態范圍

每個采樣、每個通道自動增益范圍

保持 ppm 級 INL

每通道 SoftSpan 輸入范圍，雙極或單極

±40 V、±25 V、±20 V、±12.5 V、±10 V、±6.25 V、±5 V、±2.5 V

0 V 至 40 V、25 V、20 V、12.5 V、10 V、6.25 V、5 V、2.5 V

軌至軌輸入過驅動容差

高性能

INL：±160 μV 典型值（±40 V 范圍）

信噪比：97.2 dB 單轉換典型值（±40 V 范圍）

DR： 111.4 dB 單轉換典型值（±40 V 范圍）

總諧波失真 -117 dB 典型值（±40 V 范圍）

CMRR：120 dB 典型值

數字靈活性

SPI CMOS（0.9 V 至 5.25 V）和 LVDS 串行輸入和輸出

可選 24 位數字平均過采樣

可選偏移、增益和相位校正

7.00 mm × 7.00 mm、64 球 BGA 全解決方案基底面

應用

自動測試設備

航空電子設備和航空航天

儀器儀表和控制系統

半導體制造

測試與測量
