DAC539G2RTERQ1是一款基于查找表 (LUT) 的應用特定型 GPI 至 PWM 轉換器。該器件具有一個 10 位 GPI 至電壓輸出轉換器和一個電壓至 PWM 轉換器。這兩個電路都可以通過外部連接來創建一個 GPI 至 PWM 轉換器。三個 GPI 映射到八個代表電壓輸出的 10 位數字代碼。GPI 具有可編程延遲，可消除對這些輸入的干擾。查找表值通過 I 2C 或 SPI 進行編程，并存儲在 NVM 中。GPI 與 I 2C 和 SPI 進行多路復用。電壓至 PWM 轉換器可使用比較器，其中一個輸入作為可編程鋸齒波形或三角波形，另一個輸入作為外部電壓輸入。

該器件可自動檢測 I 2C 和 SPI 并具有內部基準。 DAC539G2RTERQ1是汽車制動燈和轉向燈以及類似工業應用中故障通信的理想選擇。

特性

? 符合面向汽車應用的 AEC-Q100 標準：

– 溫度等級 1：–40°C 至 +125°C，TA

? 三路通用輸入

? 使用鋸齒波形或三角波形的 PWM 輸出

? 10 位 GPI 至電壓輸出

– 1LSB DNL

? 自動檢測 I2C 和 SPI

– 1.62V VIH (VDD = 5.5V)

? 在編程和獨立模式之間選擇 MODE 引腳

? 用戶可編程的非易失性存儲器 (NVM)

? 內部、外部和 VDD 基準

? PWM 頻率誤差校正選項

? 寬工作范圍

– 電源：1.8V 至 5.5V

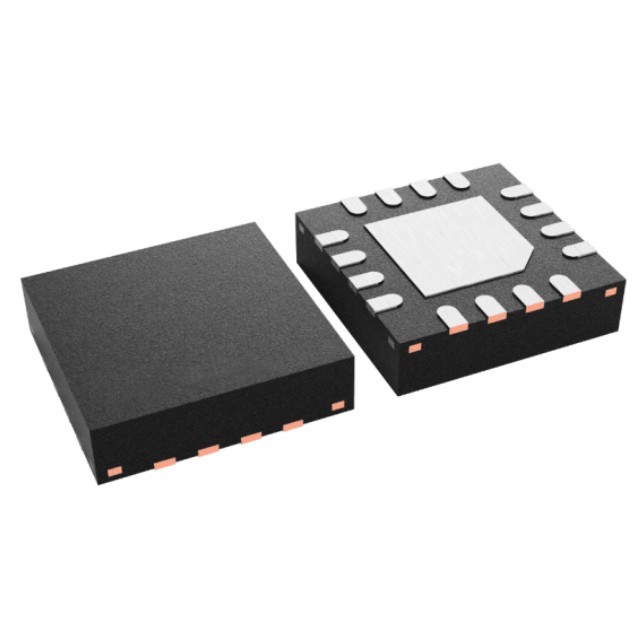

? 微型封裝：16 引腳 WQFN (3mm × 3mm)

應用

? 后燈

? 狀態監控模塊

? 有線控制
