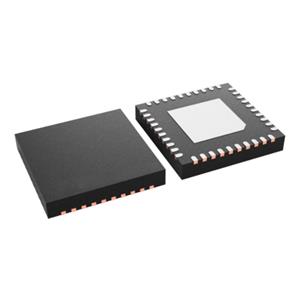

LM25143RHAR是一款 42V 同步降壓直流/直流控制器，適用于高電流單路或雙路輸出。該器件源自寬 VIN 范圍控制器系列，采用交錯式可堆疊峰值電流模式控制架構，可實現簡單環路補償、快速瞬態響應、優異的負載和線路調節能力，并可通過用于高輸出電流的并聯相位實現精確的電流共享。65 ns 的高側開關超短導通時間有助于獲得大降壓比，支持從 12V 或 24V 輸入到低電壓軌的直接降壓轉換，從而降低系統復雜性和成本。 LM25143 在輸入電壓突降至 3.5V 時，仍能根據需要以接近 100% 的占空比繼續工作。

特性

? 提供功能安全

– 有助于進行功能安全系統設計的文檔

? 多功能同步降壓直流/直流控制器

– 寬輸入電壓范圍為 3.5V 至 42V

– 1% 精度、3.3V/5V 固定電壓或 0.6V 至 36V 可調輸出電壓

– 150°C 最大結溫

– 4 μA 典型關斷模式電流

– 15 μA 典型空載待機電流

? 兩個交錯式同步降壓通道

– 雙通道或單輸出多相

– 65 ns tON(min)，可實現高 VIN/VOUT 比

– 60 ns tOFF(min)，可實現低壓降

? 固有保護特性，可實現穩健設計

– 分流或電感器 DCR 電流感測

– 斷續模式過流保護

– 獨立的使能和 PGOOD 功能

– 可調節輸出電壓軟啟動

– VCC、VDDA 和柵極驅動 UVLO 保護

– 具有遲滯功能的熱關斷保護

? 針對 CISPR 11 和 CISPR 32 B 級傳導和輻射 EMI要求進行了優化

– 由壓擺率控制的自適應柵極驅動器

– 擴頻可降低峰值發射

? 100 kHz 至 2.2 MHz 開關頻率

– 同步輸入和同步輸出功能

– 可選二極管仿真或 FPWM 模式

? 6mm × 6mm VQFN-40 封裝

? 使用 LM25143 并借助 WEBENCH Power DesignerWEBENCH? Power Designer 創建定制設計方案

應用

? 個人電子產品：計算機外設

? 工業：24V 總線系統、工廠自動化和控制、機器人、電力輸送

? 企業系統：高性能計算
