DAC38RF80IAAVR是一款高性能、雙通道/單通道、14 位、 9GSPS、射頻采樣數模轉換器 (DAC)，能夠合成 0GHz 至 4.5GHz 范圍內的寬帶信號。高動態范圍允許 DAC38RFxx 系列為各種應用生成信號，包括用于無線 基站和雷達的 3G/4G 信號。

該器件具有一個低功耗 JESD204B 接口，其通道多達 8 條，最高位率為 12.5Gbps/通道，復合輸入數據速率 為 1.25GSPS/通道。DAC38RFxx 為每個通道提供兩 個數字上變頻器，具有多種內插速率選項。具有頻率靈 活的獨立 NCO 的數字正交調制器可用于支持多頻段操 作?？蛇x的低抖動 PLL/VCO 通過允許使用頻率較低的 參考時鐘來簡化 DAC 采樣時鐘的生成。

特性

? 14 位分辨率

? 最大 DAC 采樣速率：9GSPS

? 主要規格：

– 2.1GHz 時的射頻滿量程輸出功率：

? DAC38RF80/90/84：0dBm

? DAC38RF83/93/85：3dBm（具有 2:1 平衡非平衡變壓器）

– 頻譜性能（片上 PLL、DIFF）：

? fDAC = 5898.24MSPS，fOUT = 2.14GHz

– WCDMA ACLR：75dBc

– WCDMA 備選 ACLR：77 dBc

? fDAC = 8847.36MSPS，fOUT = 3.7GHz

– 20MHz LTE ACLR：63dBc

? fDAC = 9GSPS，fOUT = 1.8GHz

– IMD3 = 70dBc（–6dBFS，10MHz 音調間隔）

– NSD = –157dBc/Hz

? 每個 DAC 配有雙頻帶數字上變頻器

– 6、8、10、12、16、18、20 或 24 倍插值運算

– 分辨率為 48 位的 4 個獨立 NCO

? JESD204B 接口，子類 1

– 支持多芯片同步

– 最大通道速率：12.5 Gbps

? 具有集成平衡-非平衡變壓器的單端輸出(DAC38RF80/90/84) 覆蓋 700MHz 至 3800MHz

? 具有旁路功能的內部 PLL 和 VCO

– fC(VCO) = 5.9GHz 或 8.9GHz

? 功率耗散：1.4W 至 2.2W/通道

? 電源：–1.8V、1V、1.8V

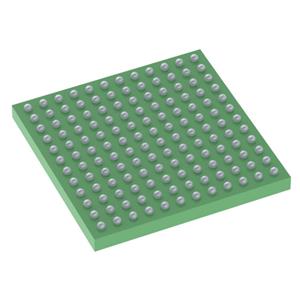

? 封裝：10mm x 10mm BGA，間距為 0.8mm，具有144 個焊球

應用

? 無線通信

? 通信測試設備

? 任意波形發生器

? 軟件定義的軍用無線電

? 雷達和衛星通信 (SATCOM)
