BGS14PN10 - SP4T 高線性度、大功率射頻開關

零件編號：BGS14PN10

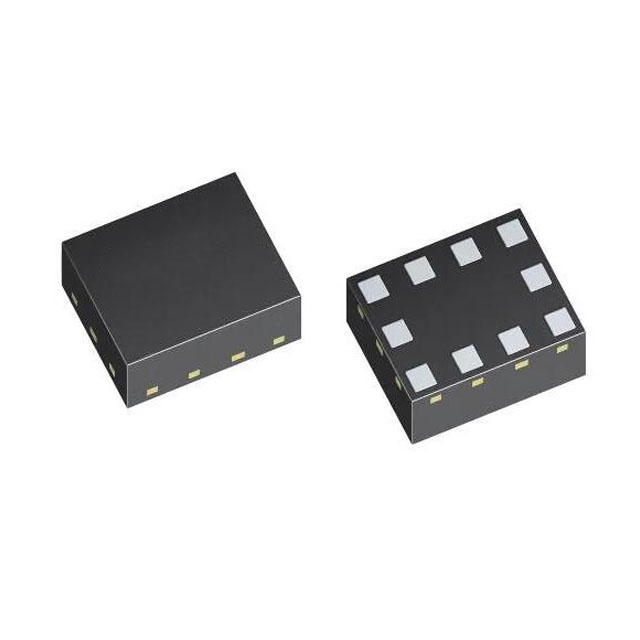

封裝：10-XFQFN

類型：射頻開關 IC

詳細描述：射頻開關 IC SP4T 6 GHz 50Ohm PG-TSNP-10-1

產品概述

BGS14PN10 是一款單極四擲 (SP4T) 高線性度、高功率射頻開關，專為高達 6.0 GHz 的移動電話應用而優化。這款單電源芯片集成了由兩個簡單的 CMOS 或 TTL 兼容控制輸入信號驅動的片上 CMOS 邏輯。該器件可處理高達 38 dBm 的超高傳輸信號電平，同時具有低損耗的特點，可節省電池電量。超高線性度器件對系統靈敏度有重大影響。

功能概述

最大射頻功率高：38 dBm

如果射頻端口上沒有施加外部直流，則無需直流去耦元件

高 ESD 魯棒性

低諧波產生

高線性度

射頻 1/RF3 72 dBm IIP3

射頻 2/RF4 74 dBm IIP3

無需電源阻斷

電源電壓范圍 1.8 至 3.6V

在電源電壓范圍內無插入損耗變化

電源電壓范圍內線性度無變化

0.5 至 6.0 千兆赫覆蓋范圍

潛在應用

適用于 EDGE / C2K / LTE / WCDMA / SV-LTE

移動蜂窩 Rx/Tx 應用

針對主通路和整個射頻前端進行了優化，在移動通信中沒有任何功率限制：

DL/UL CA 和 MIMO

HPUE 26dBm 設備（高功率 Tx）

微型/微微蜂窩/蜂窩基站

測試設備
