TI TPS56C230 12A同步降壓轉換器具有低待機電流，僅需少量外部元件，因此可用于各種應用。采用D-CAP3控制，此控制方式只需內部補償即可實現快速瞬態響應以及出色的線路和負載調整。該轉換器具有一個專用電路，可支持低等效串聯電阻 (ESR) 輸出電容器（例如專用聚合物電容器和超低ESR陶瓷電容器）。

TPS56C230 12A同步降壓轉換器設有MODE引腳，可用于設置Eco-mode或FCCM模式，以實現輕負載運行。Eco-mode模式支持在輕負載運行期間保持高效率，F(xiàn)CCM工作模式則支持在輕負載下保持低輸出紋波。支持內部和外部軟啟動時間選項。該器件具有1.2ms的內部固定軟啟動時間，但如果應用需要更長的軟啟動時間，則可以使用外部SS引腳，通過連接外部電容器來實現。集成了電源正常狀態指示器并具備輸出放電功能。它具備全面的保護特性，包括OVP、UVP、OCP、OTP和UVLO。

TPS56C230采用20引腳3.0mm × 3.0mm HotRod封裝，額定結溫范圍為–40°C至+125°C。

特性

輸入電壓范圍：4.5V至18V

輸出電壓范圍：0.6V至5.5V

支持12A連續輸出電流

D-CAP3?架構控制，可實現快速瞬態響應

反饋電壓精度：±1% (25°C)

集成17mΩ和5.9mΩ FET

可通過MODE引腳選擇Eco-mode?和強制連續導通模式 (FCCM)

開關頻率：500kHz

可調軟啟動時間，默認為1.2ms

集成電源正常指示器

內置輸出放電功能

逐周期過流保護

非鎖存過壓、欠壓、過熱和欠壓鎖定保護

工作結溫范圍：-40°C至+125°C

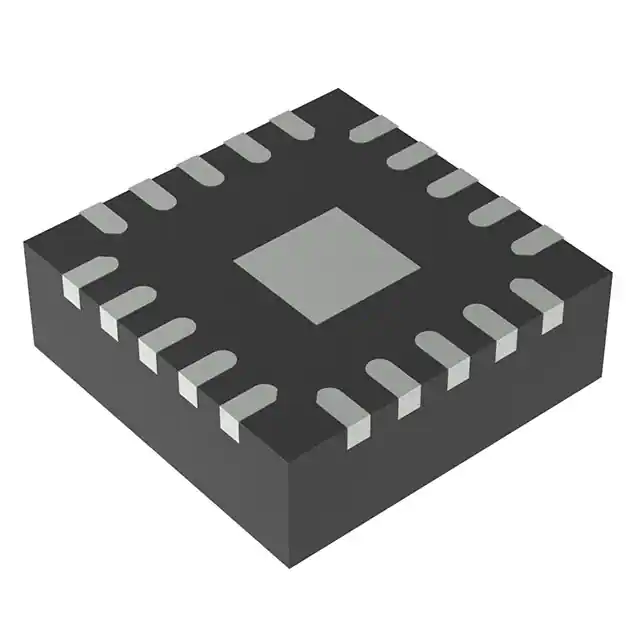

20引腳、3.0mm × 3.0mm HotRod? VQFN封裝

與8A TPS568230引腳對引腳兼容

使用TPS56C230并借助WEBENCH?電源設計器創建定制設計方案

應用

?數字電視和機頂盒

?PC和工業PC

?有線網絡

?分布式電力系統
