Broadcom AEAT-9933-Q24可編程角度磁性編碼器為軸和離軸應用提供10位至14位可編程分辨率。這些編碼器是角度磁性旋轉傳感器，在360° 旋轉范圍內提供精確的角度測量。AEAT-9933-Q24編碼器采用集成霍爾傳感器元件，可在單個器件內進行復雜的模擬和數字信號處理。 這些編碼器具有3.3V和5V電源輸入電壓范圍、換向角度輸出UVW 1至32極對以及可編程遲滯。典型應用包括工業自動化、機器人技術、工業縫紉機、紡織設備、無刷直流電機和步進電機以及解析器和電位器替代器件。

特性（AEAT-9933-Q24）

5V 和 3.3V 工作電壓

可選擇 10 位至 14 位絕對分辨率

靈活的增量 ABI 分辨率范圍為 1 至 1024CPR

換向角輸出 UVW 1pp 至 32pp

PWM 輸出模式

用戶可對零位、方向、分度寬度和分度位置進行編程

可編程磁滯

通過 2 線制 SSI、3 線制 SSI 和 4 線制 SPI 絕對輸出。每種都有不同的模式。

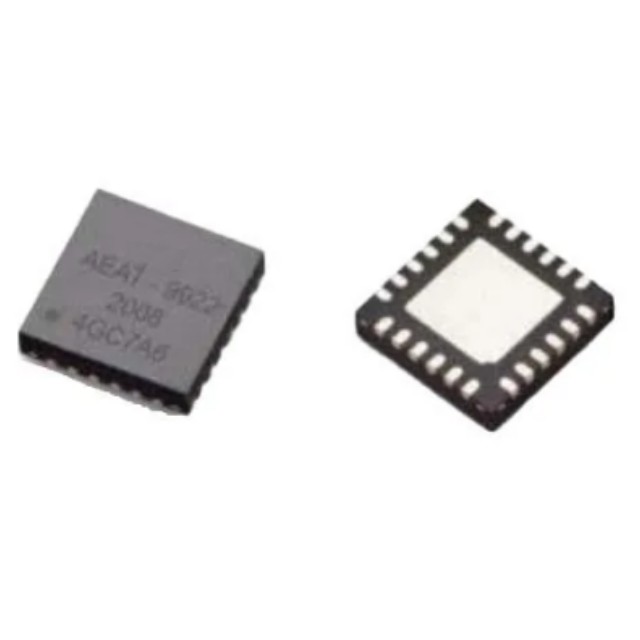

緊湊型 QFN-24 引線（4 mmx4 mm）封裝

符合 RoHS 規范

INL 角度校正，精度高

AEAT-9933-Q24——旋轉編碼器 磁性 1024 換向，PWM，SPI，帶分度（增量）正交輸出 垂直

產品屬性

編碼器類型： 磁性

輸出類型： 換向，PWM，SPI，帶分度（增量）正交輸出

每轉脈沖數： 1024

電壓 - 供電： 4.5V ~ 5.5V

致動器類型： 外磁鐵，不含

棘爪： 無

內置開關： 是

安裝類型： 表面貼裝型

方向： 垂直

端接樣式： SMD（SMT）接片
