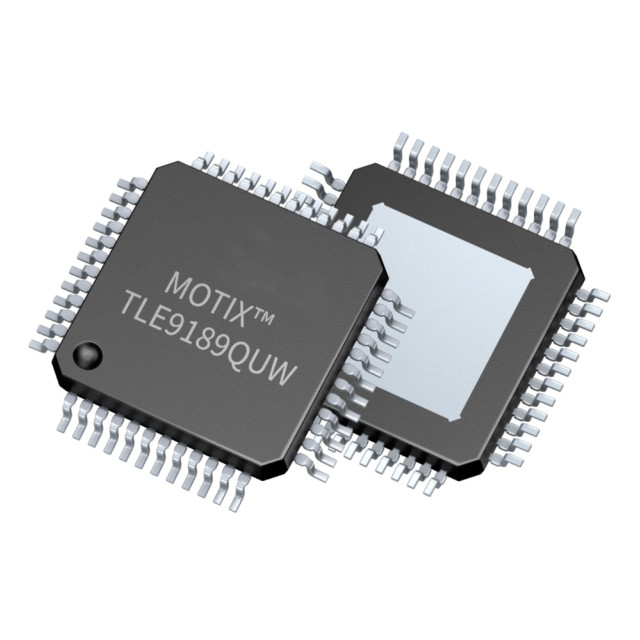

TLE9189QUW是一款符合ASIL-D標準的新型汽車制動系統和電動助力轉向系統三相柵極驅動器IC。該器件的電源電壓范圍為4.2 V至36 V，并針對12 V汽車電池系統進行了優化。它采用傳統的電機控制概念，包括PWM輸入和用于精確電流檢測的集成電流檢測放大器等。

特征

? 高功率 3 相橋式驅動器，用于在 20 kHz PWM 下切換 6 個N 通道 FET，QGtot 為 200 nC

? 電流源控制輸出級 Gxx，帶自適應 MOSFET 柵極控制

? 0…100% 占空比，無限制可調

? 對于 12 V 電池供電系統，指定的全功能電源電壓范圍為4.2 V 至 36 V

? -12 V 至 48 V 的電機連接引腳具有高魯棒性

? 3 個電流感應放大器，用于低側分流電流測量，精度高達1%，快速建立時間為 1 μs

? 通過串行外設接口 （SPI） 擴展監控和診斷功能

? 可配置的故障反應，包括電機制動功能

? 附加安全狀態控制引腳SOFF_N

? 高額定電壓數字輸入和輸出引腳

? 根據 ISO 26262 ASIL-D 開發

? ISO 26262 獨立安全元件，安全要求高達 ASIL D

? 安全手冊和安全分析總結報告

? 微控制器接口的安全屏障

? 支持自檢功能

? 用于微控制器監控的 SPI 窗口看門狗

? 外部 FET 的無源箝位

? 低靜態電流模式

? 優化的引腳排列

? 綠色產品（符合 RoHS 標準）

? 焊接：自動光學檢測能力 （AOI）

? AEC 認證
