LT3932EUFD#PBF采用Silent Switcher?<.sup>架構，可較大限度地減少EMI/EMC輻射，利用固定頻率、峰值電流控制并為L(zhǎng)ED串提供PWM調光。LED電流通過CTRL引腳上的模擬電壓或脈沖占空比進行編程設定。輸出電壓限制可通過連接至FB引腳的電阻分壓器進行設置。

開關頻率可通過RT引腳上連接的外部電阻或SYNC/SPRD引腳上的外部時鐘進行編程，范圍為200kHz至2MHz。當可選的展頻功能使能時，頻率在100%至125%范圍內變化以減少EMI。當外部信號不可用時，LT3932還包括驅動器，用于驅動外部高端PMOS來實現PWM調光，以及用于驅動內部PWM信號發生器來對PWM調光進行模擬控制。

其他特性包括LED電流監控、精確的EN/UVLO引腳閾值、針對開路和短路負載條件的開漏故障報告和熱關斷。

特性

LED電流調節能力：±1.5%

輸出電壓調節能力：±1.2%

100Hz時可實現5000:1/10000+:1 PWM調光(LT3932/LT3932-1)

128:1內部PWM調光

展頻(SSFM)

用于實現低EMI的Silent Switcher?架構

輸入電壓范圍：3.6V至36V/li>

LED串電壓：0V至36V

200kHz至2MHz，具有SYNC功能

99.9%最大占空比

20:1模擬或占空比LED電流控制

開路/短路LED保護和故障指示

具有監控輸出的精確LED電流檢測功能

可編程UVLO

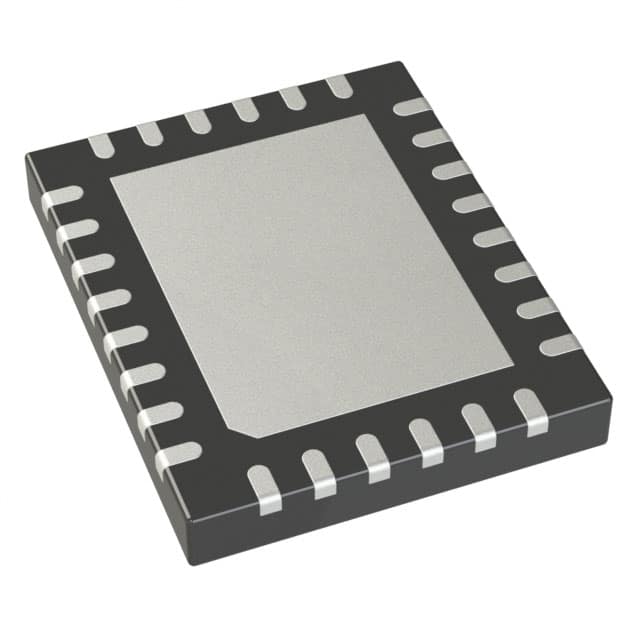

散熱增強型28引腳(4mm × 5mm) QFN封裝

通過AEC-Q100汽車應用認證

應用

汽車照明

工業和通用照明

機器視覺系統
