STGW40H120DF2是一種IGBT（絕緣柵雙極型晶體管），屬于H系列，具有1200V的耐壓和40A的電流處理能力。?該器件采用先進的溝槽柵場截止結構，具有高效能、快速開關和低導通損耗的特點。其技術規格如下：

IGBT 類型：溝槽型場截止

電壓 - 集射極擊穿（最大值）：1200 V

電流 - 集電極 (Ic)（最大值）：80 A

電流 - 集電極脈沖 (Icm)：160 A

不同 Vge、Ic 時 Vce(on)（最大值）：2.6V @ 15V，40A

功率 - 最大值：468 W

開關能量：1mJ（導通），1.32mJ（關斷）

輸入類型：標準

柵極電荷：187 nC

25°C 時 Td（開/關）值：18ns/152ns

測試條件：600V，40A，10 歐姆，15V

反向恢復時間 (trr)：488 ns

工作溫度：-55°C ~ 175°C（TJ）

安裝類型：通孔

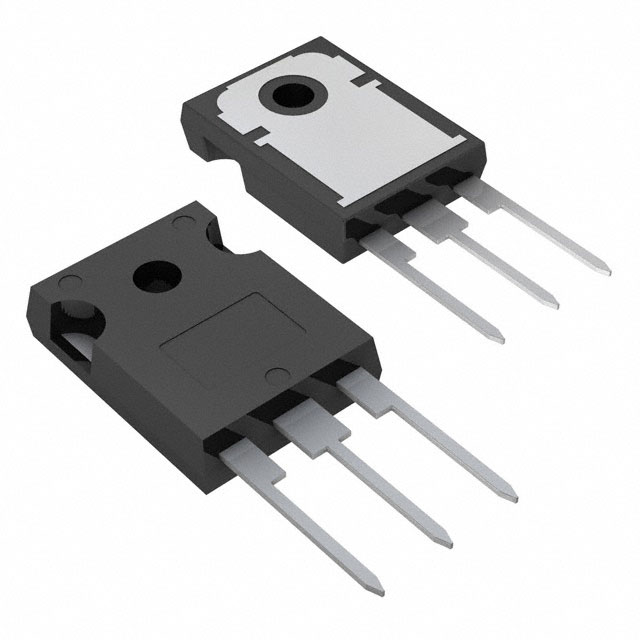

封裝/外殼：TO-247-3

應用領域

STGW40H120DF2適用于需要高效能和快速開關的應用，如高頻轉換器、電機驅動、工業控制、電力電子等領域。其優化了導通和開關損耗的平衡，特別適合高頻率轉換器，能夠提高整體系統效率?。
