ADAR3002ACBZ 是一款 17.7 GHz 至 21.2 GHz 接收、2 波束和 4 個雙極化元件、用于極化相控陣的波束成形芯片。16 條 RF 路徑中的每一條都通過可變幅度和相位（VAP）塊提供≥31 dB 的增益調整范圍和 360 度相位調整，分辨率分別小于≤0.5 dB 和 5.625 度。每個 VAP 包含一個數字步進衰減器（DSA）和移相器單元（PSU）。

通過簡單的 3 線或 4 線串行端口接口（SPI）可以訪問片內控制寄存器和存儲器。另外，SPI 可通過四個地址引腳最多控制同一串行線上的十六個器件。隨機存取存儲器（RAM）可存儲最多 256 個光束狀態，每個光束每個極化組織成 64 個光束狀態。時序控制器選擇并推進來自 RAM 或 FIFO 的光束狀態。

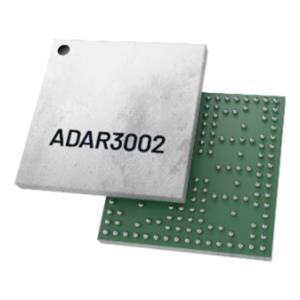

ADAR3002ACBZ 采用 176 球 6.6 x 6.6 毫米晶圓級芯片規模封裝（WLCSP），額定溫度范圍為 ?40°C 至 +85°C。

ADAR3002ACBZ 應用

移動 Ka 波段衛星通信應用

航空站

地面終端

海運碼頭

ADAR3002ACBZ 主要特性

頻率范圍 17.7 GHz 至 21.2 GHz

噪聲系數（使用電子增益）= 2.0 dB

低功耗 = 362mW（標稱偏置設置）

8 個可編程放大器偏置設置

RMS 增益誤差 = 0.2 dB

RMS 相位誤差 = 2.3 度

19.5 GHz 時，相干增益 = 25.1 dB

所有 8 個輸入均驅動

19.5 GHz 時，單路增益 = 7.1 dB

19.5 GHz 時，IIP3 = -21.6 dBm

19.5 GHz 時，IP1dB = -29.4 dBm

交叉極化隔離度 = 25 dB

0 度至 360 度相位調節范圍

5.625 度步長/分辨率

≥31 dB 增益調整范圍

≤0.5 dB 增益分辨率

用于存儲 256 個預存儲波束位置的存儲器

每束光每個偏振有 64 個光束狀態

用戶可編程時序控制器用于選擇光束狀態

用于存儲 64 個波束位置的 FIFO 存儲器

每束光每個偏振有 16 個光束狀態

可變的 SPI 長度可實現靈活、高效的光束命令

更新、重置和靜音 1 至 16 個孔徑光束

用于集成溫度傳感器和 AMUX 引腳的 8 位 ADC

3 線或 4 線 SPI
