東芝電子元件及存儲裝置株式會社（“東芝”）宣布，開始批量出貨帶有嵌入式微控制器（MCU）的SmartMCD系列柵極驅動IC。首款產品“TB9M003FG”適用于汽車應用中使用的無感控制3相直流無刷電機的水泵和油泵、風扇和鼓風機等設備。
TB9M003FG將微控制器（Arm Cortex-M0）、閃存、電源控制功能和通信接口功能統一集成到柵極驅動IC中，控制和驅動3相直流無刷電機中的N通道功率MOSFET。這一集成將減小系統尺寸和組件數量，同時實現各種汽車電機應用中的先進和復雜電機控制。此外，新產品還搭載了東芝自研的矢量引擎，以及用于無感正弦波控制的硬件，既減輕了微控制器的負載，同時降低了軟件代碼大小。
基于TB9M003FG的參考設計“使用SmartMCD的汽車車身電子電機驅動電路”已在東芝官網上線。
電動汽車（xEV）市場的擴大帶來了電氣化、零部件集成化、電子控制單元（ECU）小型化和低噪音電機等市場需求。為了滿足此需求，新產品通過將微控制器集成到柵極驅動IC中，助力縮小ECU器件尺寸，并通過使用矢量控制使電機更安靜。
基于TB9M003FG的參考設計“使用SmartMCD的汽車車身電子電機驅動電路”

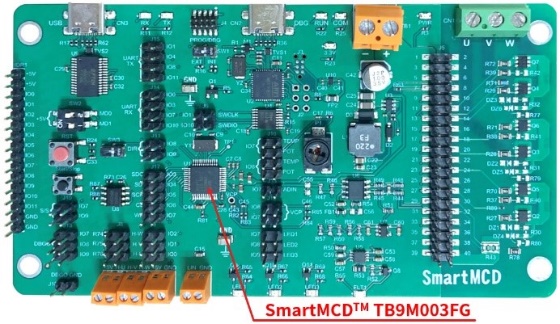

電路板外觀
汽車應用：
- 水泵
- 油泵
- 風扇
- 鼓風機等
特性：
- 用于3相直流無刷電機的無感控制柵極驅動IC（內置電荷泵電路）
- 32位MCU（Arm Cortex-M0），工作頻率：40 MHz（內置低速／高速振蕩器）
- 內置存儲器
閃存：64 K字節；ROM：12 K字節；RAM：4 K字節
- 內置矢量引擎和可編程電機驅動電路
- 內置單電阻電流檢測放大器、12位A/D轉換器和10位A/D轉換器
- 各種檢測電路
電流限制器、過電流、Vbat過壓、過溫等
- 通信方式：LIN和PWM通信可選，UART
- AEC-Q100（0級），車載電子元件合格認證
如需了解新產品的更多信息，請訪問以下網址：https://toshiba-semicon-storage. ... tail.TB9M003FG.html
