概述：

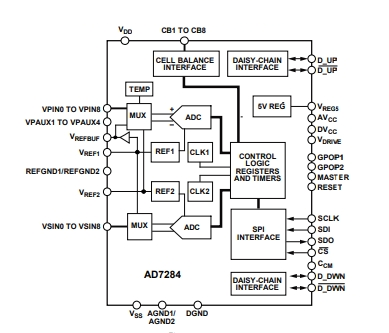

AD7284WBSWZ 8通道鋰離子電池監控系統包括對堆疊式鋰離子電池進行通用監控所需的全部功能。AD7284具有支持四到八個電池管理單元的多路復用單元電壓和輔助模數轉換器 (ADC) 測量通道。設計人員可以使用四個輔助ADC輸入通道進行溫度測量或系統診斷。AD7284提供八個差分模擬輸入通道，可容納整個VDD范圍內的大共模信號。另外，AD7284還設有兩個片內2.5V電壓基準。一個電壓基準用于主測量路徑，另一個用于輔助測量路徑。集成的輔助測量路徑可驗證14位主ADC上的數據。其他診斷特性包括檢測開路輸入、通信和電源相關故障。
AD7284提供最大±3mV的單元電壓精度、±16mV標準電池堆棧電壓 (TUE) 精度，以及在96個單元上極低的測量延遲。AD7284電池監控系統符合汽車應用標準，非常適合用于鋰離子電池監控、電動車輛和混合動力車輛以及固定電源應用。
特點：
8 個模擬輸入通道，集成輔助監控
±3 mV 最大單元電壓精度、TUE、14 位 ADC
在 96 個單元上極低的測量延遲
堆棧電壓測量
±16 mV 標準電池堆棧電壓 (TUE) 精度
單元平衡接口，可獨立按時間編程
4 個輔助模擬輸入通道，14 位 ADC
適合熱敏電阻輸入和外部診斷
比率測量的緩存參考輸出
內部溫度傳感器
VDD 工作范圍：10 V 至 40 V
片內 5 V 穩壓器
監控計時器
IDD 匹配電流：100 μA
可靠的專用菊花鏈接口
SPI 到主機控制器
通過 CRC 提供讀寫命令保護
2 個通用輸出
64 引腳纖薄方型扁平式封裝，裸焊盤 (LQFP_EP)
結溫范圍：?30°C 至 +120°C
符合汽車應用要求
典型應用：
? 鋰離子電池監控
? 電動車輛和混合動力車輛
? 固定電源應用
深圳市明佳達電子有限公司（ADI分銷商）出售、回收AD7284WBSWZ 8通道鋰離子電池監控系統，如有需要，請聯系陳先生：
