HMC322ALP4E——GaAs MMIC SP8T非反射式開關，DC - 8 GHz其核心特性包括：寬帶性能： DC - 8.0 GHz高隔離度： >30 dB@ 6 GHz低插入損耗: 2.4 dB@ 6 GHz集成式3:8 TTL解碼器24引腳4x4mm QFN封裝： 9 mm這些特性使得HMC322ALP4E特別適用于各種射頻和微波應用?。介紹HMC…
HMC322ALP4E——GaAs MMIC SP8T非反射式開關，DC - 8 GHz
其核心特性包括：
寬帶性能： DC - 8.0 GHz
高隔離度： >30 dB@ 6 GHz
低插入損耗: 2.4 dB@ 6 GHz

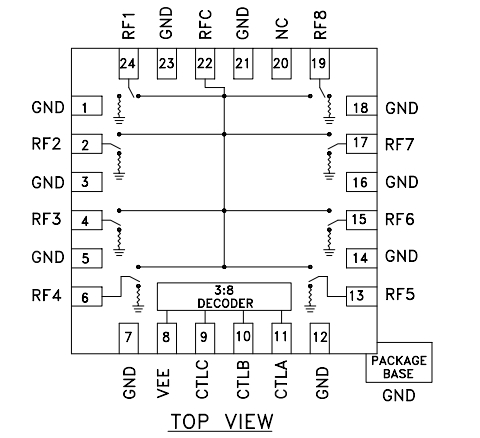

集成式3:8 TTL解碼器
24引腳4x4mm QFN封裝： 9 mm2
這些特性使得HMC322ALP4E特別適用于各種射頻和微波應用?。
介紹
HMC322ALP4E是一款寬帶非反射GaAs MESFET SP8T開關，采用低成本無引腳表貼封裝。HMC322ALP4E的開關頻率范圍為DC至8 GHz，具有高隔離和低插入損耗。此外，HMC322ALP4E還集成了片內二進制解碼電路，將所需邏輯控制線減至三條。
HMC322ALP4E采用0/-5V負控制電壓工作，所需固定偏置為-5V。
應用場景
HMC322ALP4E適用于DC - 8.0 GHz 50歐姆或75歐姆系統：
寬帶
光纖產品
開關濾波器組
低于8 GHz的無線應用
此外，HMC322ALP4E還具有以下規格：
拓撲：吸收
電路：SP8T
頻率范圍：0Hz ~ 8GHz
隔離：40dB
插損：2.5dB
測試頻率：6GHz，8GHz
P1dB：26dBm
IIP3：40dBm
特性：-
阻抗：50 歐姆
電壓 - 供電：-
工作溫度：-40°C ~ 85°C
安裝類型：表面貼裝型
器件封裝：24-QFN（4x4）
