DRV8421BDGQR器件是一款18V、2A 雙通道 H 橋電機驅動器。該器件可用于驅動一個或兩個直流電機、一個雙極性步進電機或其它負載。通過一個簡單的 PWM 接口即可輕松與控制器電路相連。關鍵特性雙半橋電機驅動器單/雙有刷直流步進螺線管工作電源電壓范圍：4至18V低導通電阻：…
DRV8421BDGQR器件是一款18V、2A 雙通道 H 橋電機驅動器。該器件可用于驅動一個或兩個直流電機、一個雙極性步進電機或其它負載。通過一個簡單的 PWM 接口即可輕松與控制器電路相連。
關鍵特性
雙半橋電機驅動器
單/雙有刷直流
步進
螺線管
工作電源電壓范圍：4至18V
低導通電阻：HS + LS =900 mΩ（典型值，25 °C）
每半橋輸出電流大
最大驅動電流：2A（在12V且TA = 25°C時）
可用并聯模式能提供4A最大驅動電流（在12V且TA = 25°C時）
PWM 控制接口
低電流 3μA 睡眠模式（僅限 2 線輸入版本）
熱增強型表面貼裝封裝
保護特性
VM 欠壓鎖定 (UVLO)
過流保護 (OCP)
熱關斷 (TSD)
故障狀態指示引腳 (nFAULT)
概述

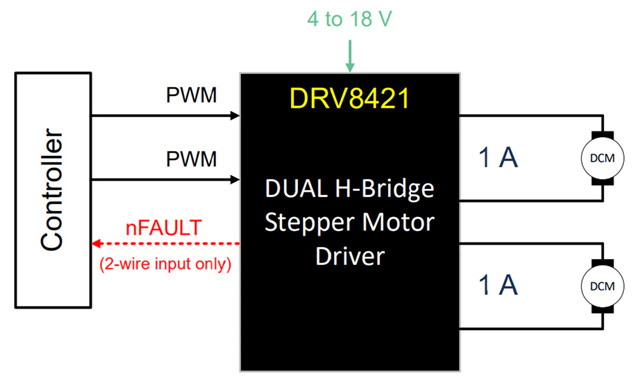

DRV8421BDGQR雙H橋電機驅動器非常適合家用電器和其他機電一體化應用。該器件可驅動一個雙極步進電機、一個或兩個直流電機或其他負載。PWM接口便于與控制器電路連接。每個H橋驅動器的輸出模塊由N溝道功率MOSFET組成，配置為全H橋，用于驅動電機繞組。DRV8421BDGQR的每個輸出可以驅動最大2A的電流，或在并聯模式可以驅動最大4A的電流（有適當?shù)纳崞魃?，?2V且TA = 25°C時）。
該設備具有使能和故障檢測等功能。此外還提供低功耗睡眠模式。它能關閉內部電路，從而實現極低的靜態電流消耗。可通過將使能引腳拉低來設置睡眠模式。
DRV8421BDGQR的內部保護功能包括短路保護、欠壓鎖定 (UVLO)、過流保護 (OCP) 和過熱保護。
基本參數
電機類型 - 步進：雙極性
電機類型 - AC，DC：有刷直流
功能：驅動器 - 全集成，控制和功率級
輸出配置：半橋（4）
接口：PWM
技術：NMOS
步進分辨率：-
應用：通用
電流 - 輸出：2A
電壓 - 供電：4V ~ 18V
電壓 - 負載：4V ~ 18V
工作溫度：-40°C ~ 125°C
安裝類型：表面貼裝型
封裝/外殼：10-HVSSOP
目標應用
? 家用電器
– 打印機/掃描儀
– 冰箱
– 真空吸塵器
– 干衣機
? 通用有刷電機和步進電機
供貨信息
如需采購DRV8421BDGQR電機驅動器，歡迎訪問明佳達電子官網（m.pptls.cn）查詢庫存。
