DS1302Z是ADI公司生產的一款實時時鐘芯片，采用3線串行接口，提供年、月、日、星期、時、分、秒的計時功能，內置31字節靜態RAM。 ?

類型：時鐘/日歷

特性：閏年，NVSRAM，涓流充電器

存儲容量：31B

時間格式：HH：MM：SS（12/24 小時）

日期格式：YY-MM-DD-dd

接口：3 線串口

電壓 - 供電：2V ~ 5.5V

電壓 - 供電，電池：2V ~ 5.5V

電流 - 計時（最大值）：0.3μA ~ 1μA @ 2V ~ 5V

工作溫度：0°C ~ 70°C

安裝類型：表面貼裝型

封裝/外殼：8-SOIC

應用場景

DS1302Z時鐘芯片廣泛應用于電池供電設備（如電子鐘、計算器）、嵌入式系統及需要精準計時的場景。

詳情

DS1302Z是一款帶涓流充電的時鐘芯片，包含實時時鐘/日歷和31字節靜態RAM。DS1302Z通過簡單的串行接口與微處理器通信。實時時鐘/日歷提供秒、分、時、星期、日期、月和年信息。對于少于31天的月份，月底的日期會自動調整，DS1302Z包括針對閏年的更正。時鐘以24小時制或帶AM/PM指示器的12小時制運行。

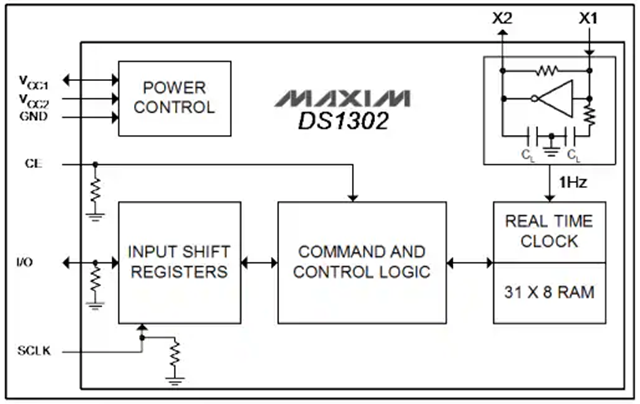

此外，通過使用同步串行通信，簡化了DS1302Z與微處理器的接口。只需三根線即可與時鐘/RAM通信：CE、I/O（數據線）和SCLK（串行時鐘）。在與時鐘/RAM之間進行數據傳輸時，可以一次1個字節，也可以在一次突發中包含多達31個字節。DS1302Z工作時的功耗非常低，并以低于1μW的功耗保留數據和時鐘信息。

DS1302Z是DS1202的后續版本。除了DS1202的基本計時功能外，DS1302Z還具有其他特性，包括用于主電源和備用電源的雙電源引腳、用于VCC1的可編程涓流充電器以及七個附加字節的臨時存儲器。

核心特性

完全管理所有計時功能

實時時鐘可為秒、分、小時、日期、月、星期和年計數，閏年補償有效期至2100年

31 x 8電池供電通用RAM

通過簡單的串行端口與大多數微控制器進行接口

簡單的3線接口

TTL兼容(VCC = 5V)

用于讀取或?qū)懭霑r(shí)鐘或RAM數據的單字節或多字節（突發模式）數據傳輸

低功耗運行可延長備用電池運行時間

2.0V至5.5V全面運行

2.0V時電流消耗小于300nA

8引腳DIP和8引腳SO封裝充分減少了所需空間

可選工業溫度范圍：-40°C至+85°C支持在多種應用中工作

獲Underwriters Laboratories? (UL)認可
