最新資訊LT3980EDE是（ADI）推出的降壓開關穩壓器IC，采用DFN14封裝，支持表面貼裝（SMD/SMT）。以下是關鍵參數及特性：寬輸入電壓范圍：工作時為 3.6V 至 58V過壓閉鎖功能可保護電路安全承受 80V 瞬態電壓2A 最大輸出電流低紋波 (<15mVP-P) 突發模式 (Burst Mode) 操作：IQ =…
LT3980EDE是（ADI）推出的降壓開關穩壓器IC，采用DFN14封裝，支持表面貼裝（SMD/SMT）。以下是關鍵參數及特性：
寬輸入電壓范圍：工作時為 3.6V 至 58V
過壓閉鎖功能可保護電路安全承受 80V 瞬態電壓
2A 最大輸出電流
低紋波 (<15mVP-P) 突發模式 (Burst Mode?) 操作：
IQ = 85μA (在 12VIN 至 3.3VOUT)
可調開關頻率：100kHz 至 2.4MHz
低停機電流：IQ < 1μA
箝位二極管電流檢測可保護電路免遭短路和輸入過壓條件的損壞
可同步頻率范圍：250kHz 至 2MHz
電源良好標記
飽和開關設計：200mΩ 接通電阻
熱保護
軟起動能力
小外形 16 引腳耐熱性能增強型 MSOP 和 3mm x 4mm DFN 封裝
詳情
LT3980EDE是一款可調頻率 (100kHz 至 2.4MHz)、單片式、降壓型開關穩壓器，可接受高達 58V (瞬態電壓達 80V) 的輸入電壓。LT3980EDE芯片上內置了一個高效率 200mΩ 開關和一個升壓肖特基二極管以及必需的振蕩器、控制器和邏輯電路。電流模式拓?fù)浣Y(jié)構用于實現快速瞬態響應和上佳的環路穩定性。箝位二極管電流檢測 (DA 引腳) 可在輸入電壓瞬變期間起到保護電路的作用，即使在采用一個高開關頻率的情況下也不例外。低紋波突發模式操作在低輸出電流條件下保持了高效率，并在典型應用中將輸出紋波抑制在 15mV 以下。
此外，LT3980EDE還能夠通過在 VOUT 高于 3V 時從輸出吸收偏置電流來進一步提升低輸出電流條件下的效率水平。停機模式把輸入電源電流降低至 <1μA，而 RUN/SS 引腳上的一個電阻器和電容器則提供了受控的輸出電壓斜坡上升 (軟起動功能)。當 VOUT 達到編程輸出電壓的 91% 時，電源良好標記電路將發出指示信號。LT3980EDE采用小外形16 引腳 MSOP 和具有裸露襯墊的 3mm x 4mm DFN 封裝，旨在實現低熱阻。

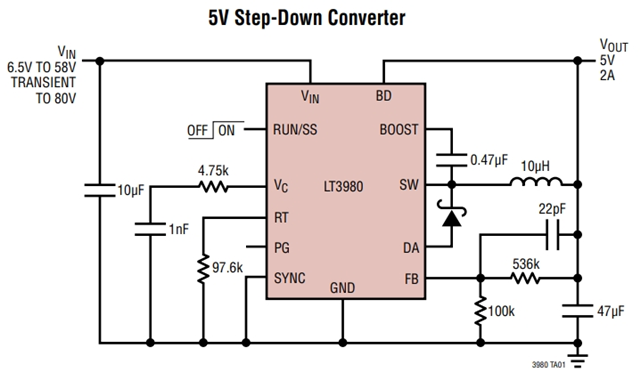

LT3980EDE典型應用
汽車電池調節
分布式電源調節
工業電源
墻上變壓器調節
LT3980EDE主要參數
功能：降壓
輸出配置：正
拓?fù)洌航祲?/span>
輸出類型：可調式
輸出數：1
電壓 - 輸入（最小值）：3.6V
電壓 - 輸入（最大值）：58V
電壓 - 輸出（最小值/固定）：0.79V
電壓 - 輸出（最大值）：57.42V
電流 - 輸出：2A
頻率 - 開關：225kHz ~ 2.25MHz
同步整流器：無
工作溫度：-40°C ~ 125°C（TJ）
安裝類型：表面貼裝型
器件封裝：14-DFN（4x3）
