最新資訊LTC3265EDHC 是一款低噪聲、雙極性輸出電源，其內置了一個升壓充電泵、一個負輸出充電泵以及兩個低噪聲正和負 LDO 后置穩壓器。
概述
LTC3265 是一款低噪聲、雙極性輸出電源，其內置了一個升壓充電泵、一個負輸出充電泵以及兩個低噪聲正和負 LDO 后置穩壓器。升壓充電泵負責給正 LDO 后置穩壓器供電，而負輸出充電泵則用于給負 LDO 穩壓器供電。每個LDO可提供高達 50mA 的輸出電流。LDO 輸出電壓可采用外部電阻分壓器來調節。
充電泵采用低靜態電流突發模式操作或低噪聲恒定頻率模式。在突發模式操作期間，升壓充電泵將其輸出 (VOUT+) 調節至 0.94 ? 2 ? VIN_P，而負輸出充電泵則把其輸出 (VOUT–) 調節至–0.94 ? VIN_N。在突發模式操作中，LTC3265 僅吸收 135μA 的靜態電流 (在兩個 LDO 均處于導通狀態的情況下)。
特性
升壓充電泵可產生 2·VIN_P (VIN_P 范圍：4.5V 至 16V)
負輸出充電泵可產生 –VIN_N (VIN_N 范圍：4.5V 至 32V)
低噪聲正 LDO 后置穩壓器可提供高達 50mA
低噪聲負 LDO 后置穩壓器可提供高達 50mA
在突發模式 (Burst Mode?) 操作中具有 135μA 靜態電流 (兩個 LDO 穩壓器均處于導通狀態)
50kHz 至 500kHz 可編程振蕩器頻率
可在采用陶瓷電容器時保持穩定
短路 / 熱保護
扁平的 3mm x 5mm 18 引腳 DFN 封裝和耐熱性能增強型 20 引腳 TSSOP 封裝
應用
? 低噪聲雙極性 / 負輸出電源
? 工業 / 儀表低噪聲偏置發生器

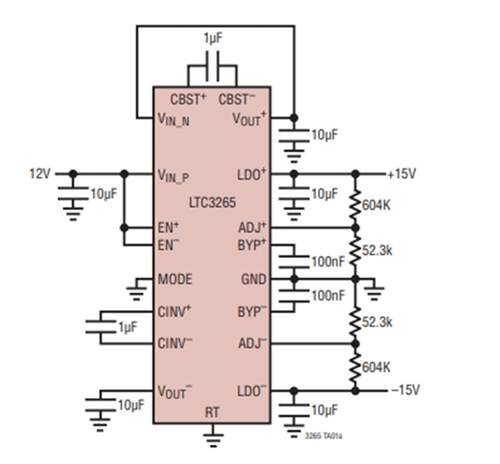

典型應用
明佳達電子供應/回收原裝 LTC3265EDHC 低噪音雙電源與升壓和反向充電泵。
