概述：

用于電氣化應用的S32K394EHT1MJBST MCU設計用于電動汽車(EV)牽引逆變器控制。該MCU具有性能好、集成度高、聯網佳、安全性強和功能安全等特點。該器件支持六相或兩個三相電機，具有超200 kHz的控制環路頻率，自帶AI/ML算法。該器件通過時間敏感網絡(TSN)以太網實現遠程智能化執行。該器件通過ASIL D軟件解析器和模擬集成降低了系統成本。

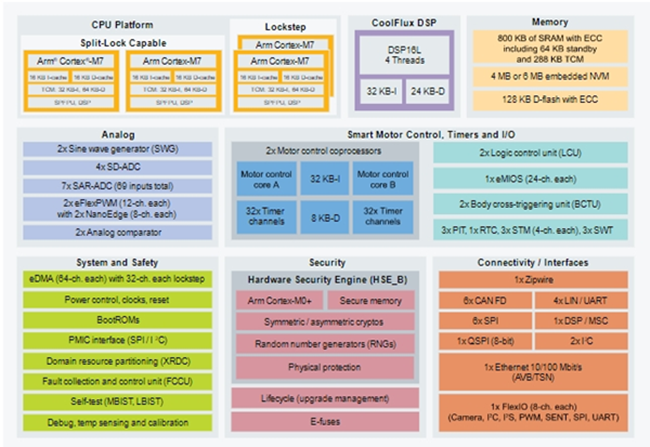

S32K394EHT1MJBST的框圖：

特性：

4個Arm? Cortex?-M7處理器，運行頻率為320 MHz

1對鎖步核處理器

2個分體鎖（split-lock）可配置處理器

2個電機控制協處理器，運行頻率為320 MHz（僅S32K39）

可編程CoolFLLOCK? DSP，運行頻率為160 MHz

4 MB或6 MB嵌入式閃存（帶ECC)

800 KB SRAM

2個eFlexPWM (12通道），帶NanoEdge (8通道）

1個eMIOS (24通道）

2個邏輯控制單元(LCU)

7個SAR-ADC (69通道）

4個Σ-Δ模數轉換器

2個正弦波發生器(SWG)

2x 模擬比較器

1個以太網接口，支持時間敏感型網絡（TSN）（10/100Mbps），兼容 TJA1101 100BASE-T1 PHY收發器

1個Zipwire高速接口，用于MCU之間的內存共享

6個CAN/CAN FD接口，兼容 TJA144x CAN FD收發器

4個LIN/UART，兼容 TJA1022 雙路LIN收發器

8個通道FlexIO接口，可模擬UART、I2C、SPI、I2S、SENT和PWM

2個I2C接口

6個SPI

符合 ISO 26262車載電子系統標準，最高可滿足汽車安全完整性最高等級 ASIL D

逆變器應用的場景安全概念

硬件故障采集單元

安全文檔和安全保證社區支持

設計用于支持ISO/SAE 21434標準

恩智浦硬件安全引擎（HSE_B）可加速對稱和非對稱加密和哈希算法

高達AES-256、RSA-4096、ECC-521、SHA2/3-512

安全啟動和密鑰存儲

側通道保護

預期符合 ISO 21434標準

HSE生產意圖固件

用于AUTOSAR系統和非AUTOSAR系統的實時驅動器(RTD)，符合ASIL-D標準

生產專用ASIL-D軟件解析器和檢查器

用于DSP的SAR ADC固件

安全固件

帶 FS26 系統基礎芯片的ASIL D系統

溫度范圍：-40°C至+125°C（Tj =+150°C）

MAPBGA-289（14 mm x 14 mm x 1.37 mm，腳距為0.8 mm）

LQFP-EP-176（24 mm x 24 mm x 1.5 mm，腳距為0.5 mm）

應用：

電池管理系統 (BMS)

電動汽車(EV)牽引逆變器

混合動力汽車(HEV)

電動轉向

車輛控制單元
