概述：
來自 ADI 的 ADRF6821ACPZ 是一種高度集成的雙射頻 (RF) 輸入、零中頻 (IF)/低 IF RFIC 接收器，具有正交解調器、數字步進衰減器 (DSA)、IF 線性放大器、集成式小數分頻鎖相環 (PLL) 和低相位噪聲多核壓控振蕩器 (VCO)。RFIC 非常適合數字預失真 (DPD) 系統通信。
該器件配有高度隔離的 2:1 RF 開關和片內寬帶 RF balun，支持兩個單端 50 Ω 終止 RF 輸入?？删幊趟p器確保高線性度解調器內核具有優質的差分 RF 輸入電平。集成衰減器提供 15 dB 的衰減范圍，步進大小為 1 dB。高線性度 IF 放大器跟在解調器之后，為鏈中的下一元件 — 通常是模數轉換器 (ADC) — 提供接口。
ADRF6821 提供兩種生成差分本地振蕩器 (LO) 輸入信號的方法：通過具有低相位噪聲 VCO 的片內小數分頻頻率合成器在內部生成，或通過相位噪聲 LO 信號在外部生成。集成合成器的連續 LO 覆蓋范圍為 450 MHz 到 2800 MHz。PLL 基準輸入支持頻率范圍寬廣，并且在相位頻率檢測器 (PFD) 之前有一個集成的基準分頻器。

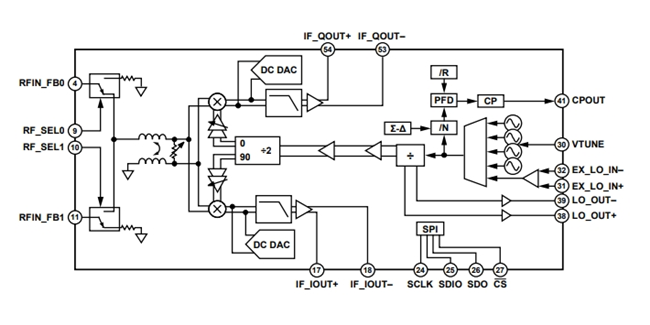

ADRF6821ACPZ的框圖：
特點：
具有集成式小數分頻 PLL 的 DPD 接收器
RF 輸入頻率范圍：450 MHz 到 2800 MHz
內部 LO 輸入頻率范圍：450 MHz 到 2800 MHz
雙 RF 輸入具有 SPDT 吸收式 RF 開關
集成式 RF balun 適用于單端 50 Ω 輸入
集成式 VCO 可覆蓋整個 RF 輸入范圍
數字可編程 LO 相位偏移和 dc 調零
可通過 4 線 SPI 編程
56 引腳 8 mm × 8 mm LFCSP
應用：
蜂窩 W-CDMA/GSM/LTE
DPD 接收器
微波點對點無線電
