MAX2871ETJ器件是一款23.5MHz至6000MHz小數/整數N分頻頻率合成器/VCO。產品介紹：MAX2871是一款超寬帶鎖相環(PLL)，集成壓控振蕩器(VCO)，可在整數N分頻和小數N分頻模式下工作。與外部基準振蕩器和環路濾波器結合使用時，MAX2871是一款高性能頻率合成器，能夠合成23.5MHz…
MAX2871ETJ器件是一款23.5MHz至6000MHz小數/整數N分頻頻率合成器/VCO。
產品介紹：
MAX2871是一款超寬帶鎖相環(PLL)，集成壓控振蕩器(VCO)，可在整數N分頻和小數N分頻模式下工作。與外部基準振蕩器和環路濾波器結合使用時，MAX2871是一款高性能頻率合成器，能夠合成23.5MHz至6.0GHz的頻率，同時保持出色的相位噪聲和雜散性能。
由于多個集成VCO覆蓋3000MHz至6000MHz范圍，同時借助1至128的輸出分頻器，因此得以實現超寬頻率范圍。該器件還提供雙差分輸出驅動器，可獨立編程以提供-1dBm至+8dBm的輸出功率。兩個輸出均可通過軟件或硬件控制靜音。
MAX2871由四線式串行接口控制，兼容1.8V控制邏輯。該器件還具有改良的特性組合和更好的整體相位噪聲性能，并且與MAX2870完全引腳和軟件兼容。

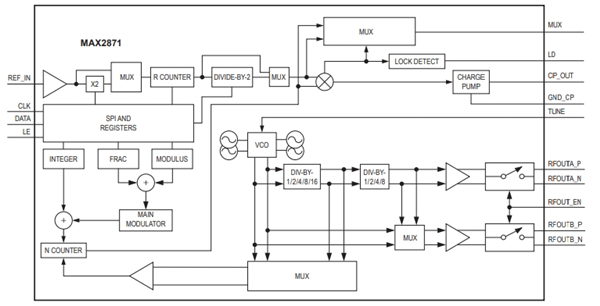

MAX2871ETJ的功能圖：
產品特點：
輸出二進制緩沖器/分頻器支持?jǐn)U展頻率范圍
分頻比為1/2/4/8/16/32/64/128
23.5MHz至6000MHz
高性能鑒頻鑒相器(PFD)和基準頻率可降低頻譜噪聲
PFD高達140MHz
基準頻率高達210MHz
低至-230dBc/Hz的歸一化帶內相位噪聲降低了系統本底噪聲貢獻
手動或自動VCO選擇允許快速切換
輸出相位重置和調整允許多個頻率合成器實現同步
具有7位ADC的片上溫度傳感器確保合理選擇VCO
周跳減少和快速鎖定功能提高了精度，加快了采樣速度
在整個溫度范圍內保持VCO鎖定可實現無毛刺運行
雙差分可編程輸出充分提高了使用靈活性
產品應用：
時鐘產生
微波無線電
測試與測量
無線基礎設施
