最新資訊LTC5592 專為 1.6GHz 至 2.7GHz RF 應用而優化。LO 頻率必須位于 1.5GHz 至 2.5GHz 的范圍之內，以獲得優質的性能。
雙通道、1.6GHz 至 2.7GHz、高動態范圍、下變頻混頻器
特點：
轉換增益：8.3dB (在 2.35GHz)
IIP3：27.3dBm (在 2.35GHz)
噪聲指數：9.8dB (在 2.35GHz)
在 5dBm 隔離條件下噪聲指數 (NF) 為 15.3dB
高輸入 P1dB
47dB 通道間隔離
采用 3.3V 電源時功耗為 1.3W
低功率模式時功耗為 0.8W
獨立的通道停機控制
50Ω 單端 RF 和 LO 輸入
在所有模式中 LO 輸入匹配
0dBm LO 驅動電平
小的封裝及解決方案外形尺寸
-40°C 至 105°C 工作溫度范圍
產品信息：
LTC5592 隸屬于一個覆蓋 600MHz 至 4.5GHz RF 頻率范圍的雙通道、高動態范圍、高增益下變頻混頻器系列。LTC5592 專為 1.6GHz 至 2.7GHz RF 應用而優化。LO 頻率必須位于 1.5GHz 至 2.5GHz 的范圍之內，以獲得優質的性能。該器件的典型應用是具有一個 2.3GHz 至 2.7GHz RF 輸入和低端 LO 的 LTE 或 WiMAX 接收機。
LTC5592 的高轉換增益和高動態范圍允許在高選擇性接收機設計中使用規格較寬松的 IF 濾波器，并較大限度地縮減了總體解決方案成本、板級空間和系統級偏差。這款器件還提供了一種低電流模式以實現額外的節能，而且每個混頻器通道都具有獨立的停機控制功能。

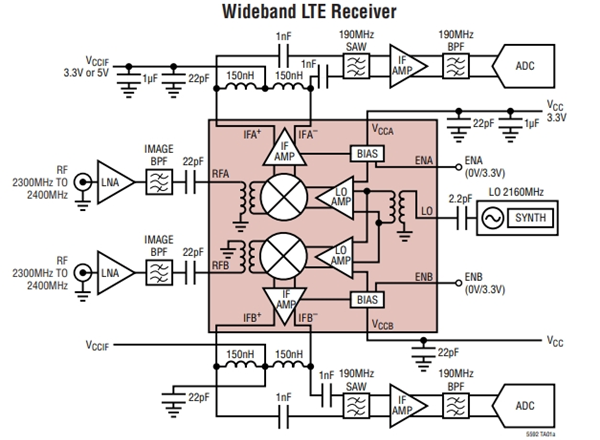

電路圖：
應用：
3G / 4G 無線基礎設施分集接收機(LTE、W-CDMA、TD-SCDMA、WiMAX、GSM 1800)
MIMO (多輸入多輸出) 基礎設施分集接收機
高動態范圍下變頻混頻器應用
