TSMU818A030AMO數模轉換器是一款高性能、高度集成的8通道18位、30V、100mA輸出的高電容驅動參數測量單元（PMU）?。其關鍵參數為關鍵參數分辨率：18 bit通道數量：8 Channel輸出類型：Current Buffered, Voltage Buffered接口類型：SPI最小工作溫度：0 C最大工作溫度：+ …
TSMU818A030AMO數模轉換器是一款高性能、高度集成的8通道18位、30V、100mA輸出的高電容驅動參數測量單元（PMU）?。其關鍵參數為
關鍵參數
分辨率：18 bit
通道數量：8 Channel
輸出類型：Current Buffered, Voltage Buffered
接口類型：SPI
最小工作溫度：0 C
最大工作溫度：+ 100 C
封裝 / 箱體：FCBGA-196
INL - 積分非線性：4 LSB
詳情

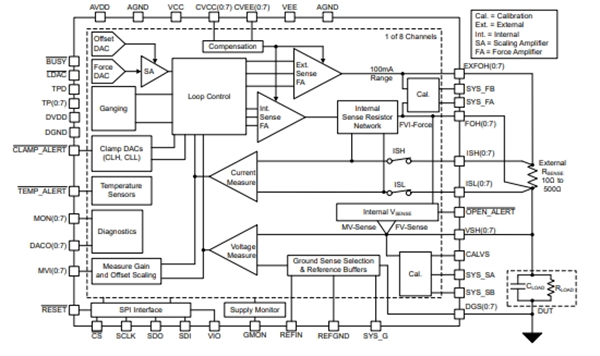

TSMU818A030AMO 是一款高性能、高度集成的參數測量 單元 (PMU)，由 eight 獨立通道組成。每個通道包括一 個電壓輸出 DAC（用于設置強制電壓放大器的可編程 輸入電平）和兩個鉗位輸入 DAC。TSMU818A030AMO 提供五個基于電阻的可編程力和測量電流范圍，范圍從 ±5μA 到 ±100mA 不等，其中四個范圍使用片上檢測電阻。
eight 通道的測量可在線或配置中進行多路復用，因此無需外部多路復用器。此外，TSMU818A030AMO還提供相應通道的單獨測量輸出。通過一個與 SPI 兼容的簡單串行接口，即可控制這些 PMU 功能。80MHz 的接口時鐘允許通過雙態雙緩沖架構進行快速模式更新和狀態更改。配置寄存器允許用戶輕松更改強制或測量條件、DAC 電平和選 定的電流范圍。
應用場景
TSMU818A030AMO適用于多種應用場景，包括：
內存測試?：用于測試存儲設備的電氣特性。
半導體測試?：評估半導體器件的性能參數。
源測量單元?：在多路復用或單獨測量中進行精確的源和測量操作?。
此外，TSMU818A030AMO還具有以下主要特性：
8 通道四象限 PMU
FV、FI、FZ（高阻態）、MV 和 MI 功能
可編程電流范圍
內部 ±5μA、±40μA、±200μA、±2mA 范圍
使用外部 RSENSE 時高達 ±100mA
30V FV 范圍和不對稱范圍選擇
在高達 10μF CLOAD 的條件下穩定運行
通道獨立的 DAC
具有多個電壓范圍的 18 位強制 DAC
16 位偏移和電壓鉗位 DAC
15 位電流鉗位 DAC
偏移誤差和增益誤差校準，具有真正的 18 位端點性能
雙配置狀態數字架構
快速電流鉗位
